爬架網全周期管控實操手冊
第一章 基礎核心參數（選型+生產依據）
一、 核心基礎信息
1. 定義：附著式升降腳手架防護網，高層/超高層外墻施工標配，主打防墜落、防墜物、防塵，適配爬架同步升降，兼顧施工安全與效率。
2. 主流材質及適配場景
- 鍍鋅板爬架網：性價比高、防銹性優，適配絕大多數高層住宅、寫字樓，為項目首選。
- 鋁板爬架網：輕量化，降低爬架整體荷載，適配超高層（100m以上）施工。

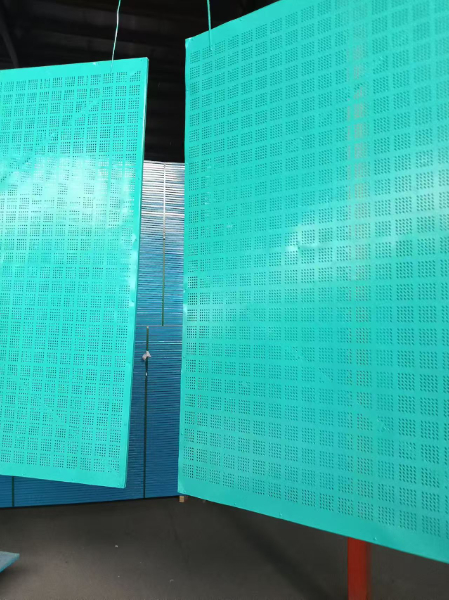

- 噴塑爬架網：鍍鋅板基底+表面噴塑，防銹耐腐性更強，適配沿海、多雨潮濕區域。
- 不銹鋼板爬架網：成本高，適配腐蝕性極強的特殊工況（化工園區建筑施工）。
3. 關鍵硬性規格（施工適配核心）
- 孔徑：主流Φ8~Φ12mm圓孔（透風好、不擋視線、防護性最優），備選5×5cm、10×10cm方孔；孔徑公差必須≤±0.2mm，保障與連接件精準適配。
- 網片尺寸：常規1.2×1.8m、1.5×2m，完全匹配爬架標準主框架尺寸，無需二次切割。
- 厚度：1.0~2.5mm，高層施工優先選1.5mm及以上，滿足抗沖擊荷載要求；原料厚度公差需≤±0.05mm，為沖孔精度兜底。
4. 核心性能國標要求：抗沖擊強度≥5kJ、阻燃等級達B1級、抗風等級適配對應建筑高度最大風壓，出廠前需提供檢測報告。
二、 主流品類及適用邊界

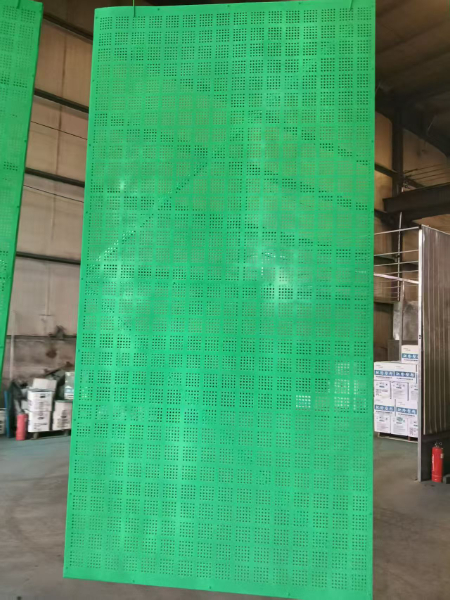

1. 沖孔爬架網：核心主流品類，孔洞均勻、自重輕、透風性佳，適配所有常規高層施工，也是孔徑偏差管控的核心品類，本手冊重點圍繞此品類管控。
2. 鋼板網爬架網：鋼板拉伸成型（無沖孔工序），菱形網孔、強度更高，透風性略差，適配超高層、橋梁等對防護強度要求極高的場景。
3. 鋼絲焊接網片：成本最低，防護性、耐用性弱，僅適配低層建筑或臨時防護，高層項目嚴禁使用。
第二章 生產全流程質控（源頭控品，核心避坑）
一、 生產核心工序（全流程閉環）
原料驗收→原料校平→數控沖孔→折彎成型→防銹處理（鍍鋅/噴塑）→成品全檢→包裝入庫，核心質控點為原料驗收和數控沖孔，直接決定成品合格率。
二、 各工序核心管控要點
1. 原料驗收：核對材質、厚度、平整度，厚度公差超±0.05mm的直接剔除；鍍鋅板需檢查鍍鋅層均勻度，無露底、起皮現象，避免后期生銹。
2. 原料校平：消除運輸堆疊產生的翹曲與內應力，校平精度控制在每米翹曲≤0.5mm；未校平原料嚴禁進入沖孔工序，杜絕因受力不均引發孔徑、孔位偏差。
3. 數控沖孔（核心管控工序）：杜絕孔徑偏差是此環節核心目標，按以下標準執行
- 設備選型：數控高速精密沖床（定位精度≤0.05mm、滑塊重復定位精度≤0.03mm）+數控伺服送料機（送料精度≤0.02mm），杜絕機械送料的累積誤差。
- 模具管控：選用Cr12MoV材質淬火模具（硬度HRC58~62），沖頭與凹模間隙為原料厚度的8%~12%；首件試沖必檢，每4000次沖壓檢查沖頭磨損，磨損超0.02mm立即更換；模具安裝需校準同心度，避免圓孔變橢圓。
- 工藝參數：固定沖裁速度與壓力（厚板低速、薄板高速，壓力匹配原料厚度與孔徑），嚴禁操作人員隨意調整；每50~100件抽樣檢測，用數顯內徑規、通止規校驗孔徑，發現偏差立即停機整改。
- 現場清潔：定期清理模具表面鐵屑，避免鐵屑擠壓原料造成局部孔徑偏大。

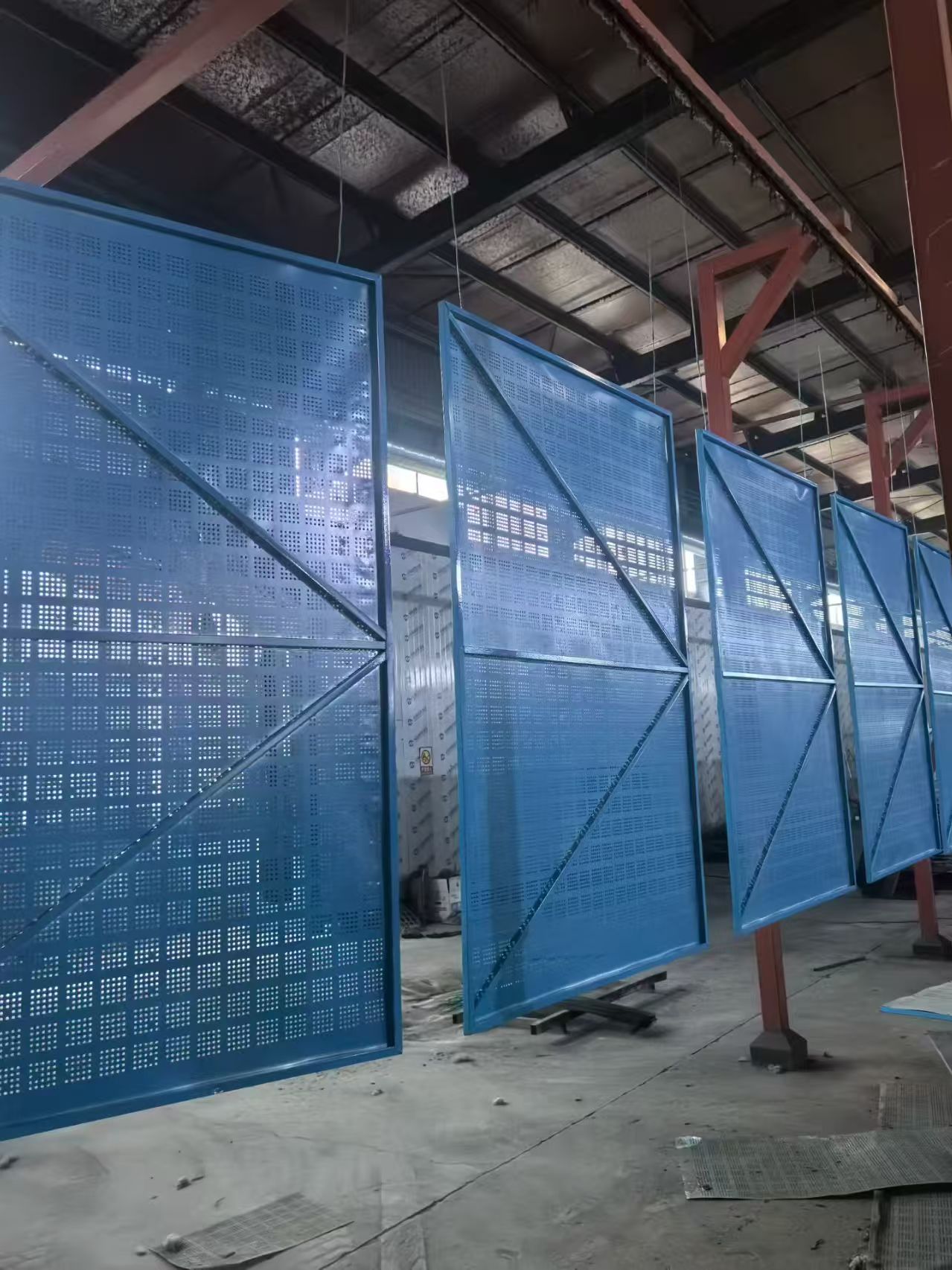

4. 防銹處理：鍍鋅工藝需保障鍍鋅層厚度均勻，噴塑工藝需做到無漏噴、流掛，涂層厚度≥80μm；處理后需靜置晾干，避免涂層未干就堆疊劃傷。
5. 成品全檢：全檢孔徑、尺寸、平整度，孔徑用通止規篩查（通規過、止規不過為合格），尺寸偏差≤±3mm，無明顯形變、破損，不合格品單獨分揀報廢，嚴禁流入下環節。
6. 包裝入庫：用專用托盤包裝，邊緣加護角，堆疊高度≤1.2m；入庫后防潮存放，避免受潮腐蝕，做好批次標識，便于后續追溯。
三、 常見生產問題及整改方案
1. 孔徑偏大/偏小/不規則：核心誘因是模具磨損、間隙不均、設備精度不足；整改：更換合格淬火模具、校準模具同心度、檢修沖床定位精度，同步規范抽樣檢測頻次。
2. 網片翹曲、孔位偏移：核心誘因是原料未校平、送料精度不足；整改：強化原料校平工序、更換數控伺服送料機，消除送料累積誤差。
3. 防銹層脫落：核心誘因是原料表面有雜質、涂層厚度不足；整改：原料預處理除雜、嚴控涂層厚度，出廠前做附著力測試。
第三章 運輸與現場施工管控（防二次損傷，保障安裝適配）
一、 運輸管控（防形變、防破損）
1. 搬運：用叉車+專用吊具作業，嚴禁人工拖拽、暴力堆疊，避免網片形變拉扯孔徑，造成二次偏差。
2. 運輸：車廂內鋪墊防滑墊，網片用綁帶固定牢固，避免運輸中晃動碰撞；批量運輸按批次擺放，做好標識，防止不同規格混裝。
3. 到場驗收：現場卸貨后立即抽檢，核對批次、數量，檢查網片是否形變、孔徑是否完好，不合格品當場退回，嚴禁入場。
二、 現場施工安裝管控（安全+適配，核心要點）
1. 安裝前準備：核對爬架主框架尺寸與網片適配性，檢查網片無破損、孔徑無變形，連接件規格與網片孔徑精準匹配。
2. 安裝規范：網片與爬架主框架、橫桿貼合緊密，用專用緊固件固定，無松動、無縫隙；緊固件需卡入孔徑內部，貼合無晃動，避免施工中脫落。
3. 升降適配管控：網片安裝需預留爬架同步升降空間，與建筑墻體、腳手架配件保持5~10cm間距，杜絕升降時卡頓、刮擦導致網片變形、孔徑損壞；升降過程中專人監護，發現松動、卡頓立即停機整改。
4. 安全管控：安裝、拆除均需自上而下作業，作業人員佩戴全套防護裝備；高層施工中，網片下方需設置兜底防護，防止安裝時墜落；嚴禁在網片上堆放建筑垃圾、施工材料，避免超負荷導致網片破損。
三、 施工常見問題及解決辦法
1. 網片無法精準對接框架：核心誘因是孔徑偏差超標、網片尺寸不符；整改：退回不合格網片，現場嚴禁私自切割適配，避免降低防護強度。
2. 升降時網片卡頓、變形：核心誘因是安裝間距不足、固定不牢固；整改：調整網片安裝位置，預留足夠升降空間，重新緊固松動緊固件。
3. 網片高空松動：核心誘因是緊固件缺失、孔徑變形導致卡合不緊；整改：立即停機，補充合格緊固件，更換變形網片，嚴禁帶隱患升降。
第四章 后期維護與二次復用（降本增效，延長壽命）
一、 施工過程中日常維護
1. 定期清理：每3天清理一次網片上的建筑垃圾、灰塵，避免堆積過重增加爬架荷載，同時防止雜物堵塞孔洞、腐蝕網片。
2. 定期巡檢：每周巡檢一次網片固定狀態、孔徑完好度、防銹層情況；沿海潮濕環境需縮短至每3天巡檢一次，發現掉漆、生銹及時補噴防銹漆。
3. 問題整改：發現網片破損、孔徑變形、緊固件松動，立即停機整改，更換破損網片，杜絕“帶病作業”。
二、 完工拆卸與存放管控
1. 拆卸：自上而下有序拆卸，輕拿輕放，避免拖拽、碰撞造成網片形變，分類堆放不同規格網片，做好標識。
2. 清理修復：拆卸后統一清理表面雜質、銹跡，對輕微掉漆、生銹部位補做防銹處理，孔徑輕微變形可做精密打磨校準，嚴重破損直接報廢。
3. 妥善存放：存放于干燥通風倉庫，用專用托盤墊高，避免地面受潮；堆疊高度≤1m，外層覆蓋防雨布，防止日曬雨淋導致防銹層老化，為二次復用做好準備。
三、 二次復用核心要求
復用前需重新全檢：孔徑公差≤±0.2mm、無明顯形變、防銹層完好、抗沖擊性能達標；未達標網片嚴禁再次用于高層施工，可降級用于低層臨時防護。
第五章 全周期問題應急處置（快速響應，減少損失）
1. 生產批次孔徑偏差超標：立即停產，排查模具、設備、原料問題，整改合格后重新首件試沖；已生產不合格品全部分揀，嚴禁出廠，可返工的做返工處理，無法返工直接報廢。
2. 現場安裝發現適配不良：立即停止安裝，聯系生產廠家核對批次，現場抽檢確認問題后，要求廠家限時更換合格網片，避免耽誤施工進度。
3. 施工中網片破損墜落：立即設置警戒區域，疏散下方人員，停機排查破損原因（荷載超標/固定不牢），整改后重新安裝合格網片，經驗收合格后方可恢復施工。
4. 沿海環境網片快速生銹：立即對生銹網片做除銹+補噴防銹漆處理，后續增加巡檢頻次，必要時更換噴塑材質網片，從根源解決腐蝕問題。
